＜特長＞

• 検出器(KWN)と増幅器(NIN-DS2)からなる、分離型傾斜計です。
• 分離型を採用しているので、遠隔調整が可能です。
• 検出器にアジャスタ機能を搭載している為、調整が容易に行えます。

＜用途＞

• 船体傾斜角の監視及び制御・車両や大型装置の姿勢制御　他

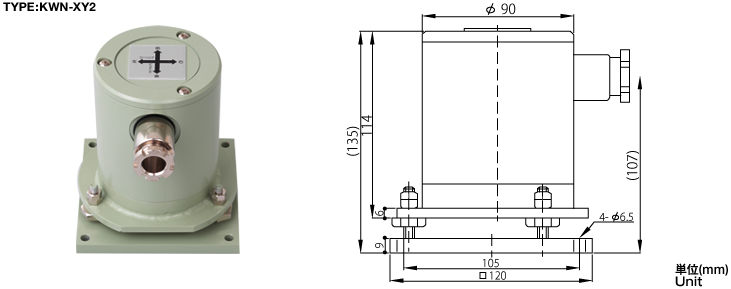

型式 Type	KWN-XY2	精度 Accuracy	直線性（増幅器含む） Linearity(Amplifier is included) ±0.5%F.S.
電源 Power	増幅器より供給 Supply from NIN-DS	温度特性 Temp.drift	Zero:±0.03%F.S./℃（増幅器含む） (Amplifier is included)
計測範囲 Measuring range	-3～3度 － -30～30度 -3～3degree － -30～30degree	使用温度・湿度 Operating Temp.&Hum.	0～55℃ 95%R.H.以下（結露不可） Within 95%R.H.(Disapprove of dew)
外囲器構造 Structure	防適構造 Drip proof
外部接続 Connection	端子台接続，電線貫通金物 15b Terminal connection, Cable gland 15b	重量 Weight	2.7kg

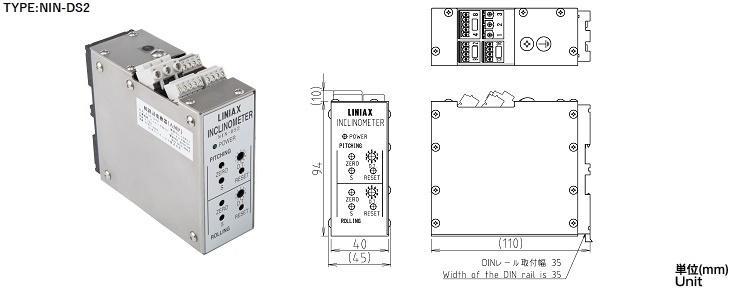

型式 Type	NIN-DS2 (Amplifier)	許容負荷抵抗 Load resistance	MAX.750Ω
電源 Power	AC.85～250V , 50/60Hz , 1φ	一時遅れ機能 Delay time	0.1-10s 10段階切替スイッチ付 With the D.T. switch
消費電力 Consumption power	10VA （検出器含む） (A detector is included)	外囲器構造 Structure	防塵構造、DINレール取付型（35mmレールを使用） Dust proof. DIN rail installation type (35mm rail is used).
出力 Out-put signal	DC.4～20mA	外部接続 Connection	コネクタ接続 contact connection
使用温度・湿度 Operating Temp.&Hum.	0～55℃ 95%R.H.以下（結露不可） Within 95%R.H.(Disapprove of dew)
オートリセット機能 Auto reset function	基準点設定範囲においてリセット操作により12mAを出力します。 リセット操作は機器前面押しボタンで行います。 12mA is output by the reset operation within the range of the 0 degrees setting. The reset operation is done an equipment front push-button.
0度設定範囲 0 degree setting range	±10%F.S.(0度設定範囲は計測範囲によって変わります。) (The range of the 0 degrees setting changes depending on the range of the measurement)
重量 Weight	0.5kg	塗装色 Color	銀色 Silver
