製品情報 NPS ポテンショ式小型ストローク計

<特長>

<用途>

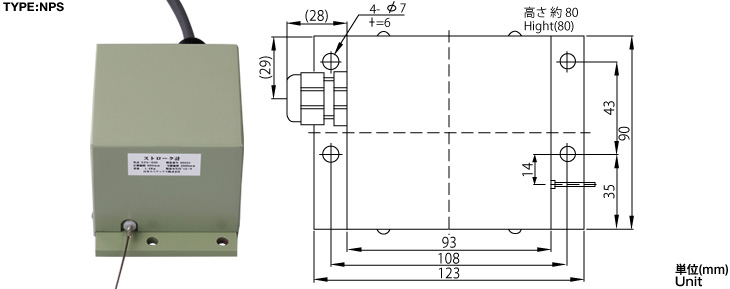

NPS

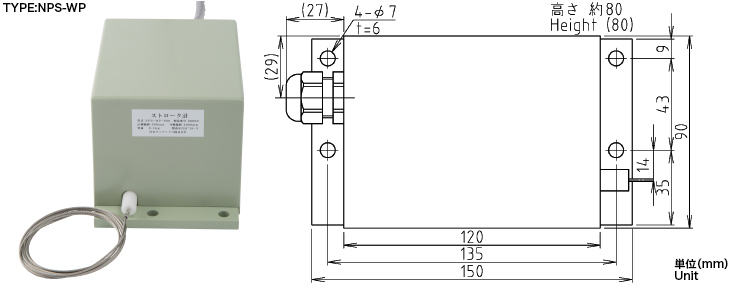

NPS-WP

PR3

仕様 SPECIFICATION

型式
Type
NPS NPS-WP 検出方式
Detection Method
ポテンショ式
Potentiometer type
外囲器構造
Structure
防滴構造
Drip proof
防水構造
IP67相当)
Water proof
(IP67 equivalent)
塗装色
Color
マンセル 7.5 GY 7/2
Munsel No. 7.5 GY 7/2
計測範囲
Measuring range
ストローク(Stroke): 0~400 - 0~2000mm
可動範囲
Mobile range
MAX. 2100mm
(可動範囲は計測範囲によって変わります。)
(The range of movement changes depending on the range of the measurement.)
全抵抗値
Total resistance
5kΩ±5%
ワイヤステ長さ
Wire Discard Length
2m リール張力
Reel Tension Power
10N±50%
外部接続
Connection
ケーブル直出し形(MVV-S 1.25s、3C、10m付け[ケーブルの長さは仕様による])
Attached cable MVV-S 1.25sq, 3C, 10m (The length of the cable depends on the specification.)
使用温度・湿度
Operating Temp.&Hum.
0~55℃
95%R.H.以下(結露不可)
Within 95%R.H.(Disapprove of dew)
絶縁抵抗
Insulation resistance
各端子-筐体間 100MΩ以上/DC.500V
MIN. 100MΩ/DC.500V at Each terminal - Frame ground
重量
Weight
1.4kg (ケーブル含まず)
(A cable is excluded)
付属品
Attachment
ワイヤークリップ
Wire crip
型式
Type
PR3 外囲器構造
Structure
防塵構造、DINレール取付型(35mmレールを使用)
Dust proof. DIN rail installation type (35mm rail is used).
電源
Power
AC.85~250V 50/60Hz 1φ 消費電力
Consumption power
5.5VA (検出器含む)
(A detector is included)
アナログ出力
Analogue output
ストローク(Stroke): DC.4~20mA
精度
Accuracy
ストローク(Stroke):±0.5% F.S.
(検出器を含む)(A detector is included)
負荷抵抗
Load resistance
MAX.750Ω
絶縁抵抗
Insulation resistance
電源-筐体間 100MΩ以上/DC.500V
MIN. 100MΩ/DC.500V at Power supply - Frame ground
各出力-筐体間 20MΩ以上/DC.125V
MIN. 20MΩ/DC.125V at Each output - Frame ground
使用温度・湿度
Operating Temp.&Hum.
0~55℃
95%R.H.以下(結露不可)
Within 95%R.H.(Disapprove of dew)
オートリセット機能
Auto reset function
基準点設定範囲においてリセット操作により4mAを出力します。
リセット操作は機器前面押しボタンまたは、リセット端子の短絡により行います。
4mA is output by the reset operation within the range of the reference point setting.
The reset operation is done by the short-circuit of an equipment front push-button or the reset terminal.
メモリ機能
Memory function
電源OFF時,出力記憶機能付
(10時間の通電で約20日間バックアップします)
At power supply OFF. this with output memory function.
(If the power supply was connecting for 10 hours. It backup by about 20 days)
基準点設定範囲
Reference point.
setting range
+100mm(基準点設定範囲は計測範囲によって変わります。)
(The range of the reference point setting changes depending on the range of the measurement)
外部接続
Connection
コネクタ接続
contact connection
重量
Weight
0.5kg 塗装色
Color
銀色
Silver
