製品情報 PSYT ストレインゲージ式小型圧力伝送器 端子箱型

<特長>

  • 当社独自の高感度薄膜ストレインゲージ式センサ採用の、2線式圧力伝送器です。
  • 接続ネジは、R1/4及びG3/8からお選び頂けます。
  • 端子箱型ですので、任意のケーブルの長さでご使用頂けます。

<用途>

  • 油圧ジャッキの圧力監視・プレス圧力の制御・射出成型機の射出圧力測定

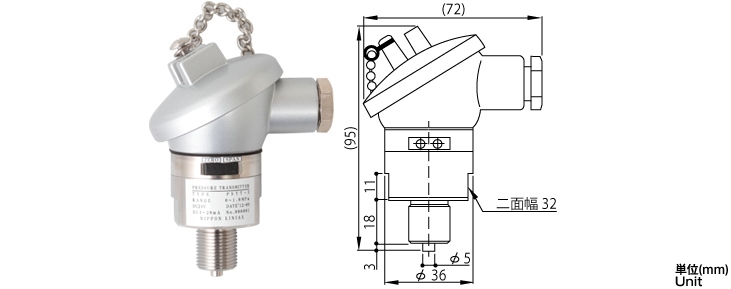

PSYT

仕様 SPECIFICATION

型式
Type
PSYT(2線式)
(2 Lines wiring system)
外部接続
Connection
端子接続,電線貫通金物 10a
Terminal connection, Cable gland 10a
電源
Power
DC.24V ±10% 使用温度・湿度
Operating Temp.&Hum.
-10~60℃
95%R.H.以下(結露不可)
Within 95%R.H.(Disapprove of dew)
出力
Out-put signal
DC.4~20mA 外囲器構造
Structure
防滴構造(IP54相当)
Drip proof (IP54 fairly)
許容負荷抵抗
Load resistance
MAX.550Ω (at DC.24V) 材質
Material
ケース部(Case): SUS304
受圧部(Port): SUS304
センサ(Sensor): SUS316L(0.4~1.0MPa)
センサ(Sensor): SUS630 (1.5~50MPa)
シール(Seal): Oリング(O-ring)(FKM 4D: It conforms to JIS B2401)
精度
Accuracy
直線性(Linearity)
±0.5%F.S.
温度特性
Temp.drift
Zero:±0.03%F.S./℃
Span:±0.03%F.S./℃
圧力レンジ
Pressure range
0~0.4MPa - 0~50MPa
連成(Compound pressure)
-0.1~0.3MPa - -0.1~20MPa
接続ネジ
Pressure port
PSYT-2: R1/4
PSYT-3: G3/8
過大圧
Maximum pressure
圧力レンジ定格の150%
150% of rated range
重量
Weight
300g
