＜特長＞

• 拡散半導体方式センサ採用の、2線式微差圧伝送器です。
• 壁面取付が可能であり、作業性に優れています。
• 接続はワンタッチフィッティングを採用しており、配管が容易に行えます。
• 端子箱一体型となっており、任意のケーブルの長さでご使用頂けます。

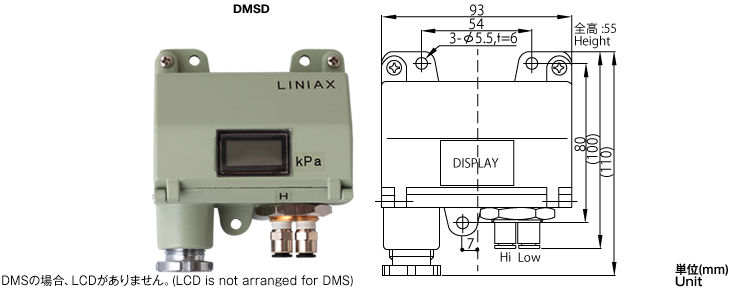

• LCD表示器無し[DMS]も製作可能です。

＜用途＞

• クリーンルームの内圧測定・送風機の風量測定・ダクト風量の制御　他

型式 Type	DMS/DMSD（2線式） (2 Lines wiring system)	外部接続 Connection	端子接続 電線貫通金物 15C Terminal connection, Cable gland 15C
電源 Power	DC.24V ±10%	使用温度・湿度 Operating Temp.&Hum.	-10～60℃ 95%R.H.以下（結露不可） Within 95%R.H.(Disapprove of dew)
出力 Out-put signal	DC.4～20mA	外囲器構造 Structure	防滴構造(IP54相当) Drip proof (IP54 fairly)
許容負荷抵抗 Load resistance	DMS: MAX.550Ω (at DC.24V) DMSD: MAX.500Ω (at DC.24V)	材質 Material	ケース部(Case): アルミニウム(Aluminum) 受圧部(Port): BS センサ(Sensor): シリコン(Silicon) シール(Seal): シリコーン(Silicone)
精度 Accuracy	直線性(Linearity) ±0.5%F.S.
温度特性 Temp.drift	Zero: ±0.03%F.S./℃ Span: ±0.03%F.S./℃	接続 Pressure port	ワンタッチフィッティング Instant Fittings
圧力レンジ Pressure range	0～5.0kPa － 0～14.0kPa 連成(Compound pressure) ±2.5kPa － ±5.0kPa	配管 Plumbing	ナイロンチューブ: 外径 φ6mm Nylon tube: Outside diameter φ6mm
過大圧 Maximum pressure	圧力レンジ定格の150% 150% of rated range	重量 Weight	500g
圧力媒体 Pressure media	非腐食性気体 (液体には使用できません) Non-corrosive gases only (No liquid)
