＜特長＞
＜用途＞
| 型式 Type |

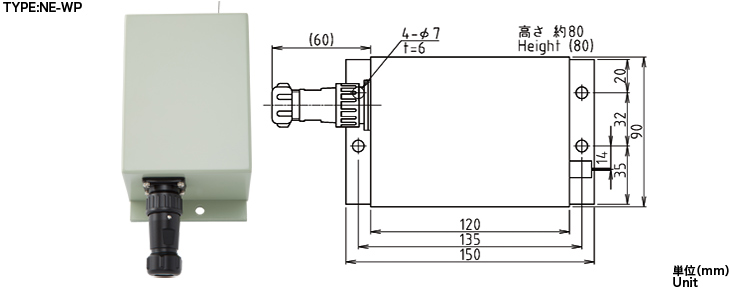

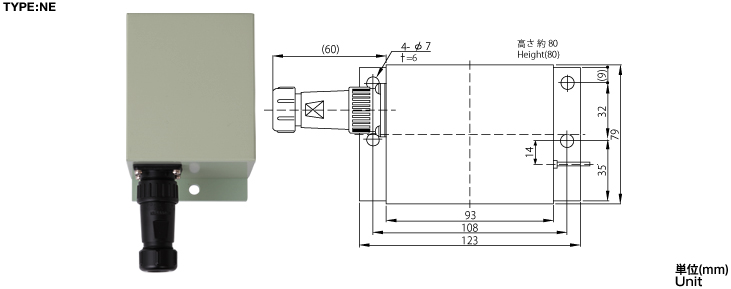

NE | NE-WP | 検出方式 Detection Method |
ロータリ・エンコーダ式 Rotary encoder type |
|---|---|---|---|---|
| 電源 Power |
LSEより供給 Supply from LSE |
出力パルス Output pulse |
5 パルス／mm 5 pulse/mm |
|
| 外囲器構造 Structure |
簡易防滴構造 Simple Drip proof |
防水構造 （IP67相当） Water proof (IP67 equivalent) |
塗装色 Color |
マンセル 7.5 GY 7/2 Munsel No. 7.5 GY 7/2 |
| 計測範囲 Measuring range |
ストローク(Stroke): 0～600 － 0～2000mm 速度(Speed): 0～100mm/min.(標準仕様)(Standard specification ) ＜演算器仕様により任意計測可能＞ ＜It is possible to change optional measuring range by the arithmetic unit specification.＞ |
|||
| 可動範囲 Mobile range |
MAX. 2100mm | ワイヤステ長さ Wire Discard Length |
2m | |
| リール張力 Reel Tension Power |
10N±50% | 重量 Weight |
1.4kg | |
| 絶縁抵抗 Insulation resistance |
各端子－筐体間 100MΩ以上/DC.500V MIN. 100MΩ/DC.500V at Each terminal - Frame ground |
|||
| 外部接続 Connection |
防水型金属コネクタ 七星 NJW-205 Waterproof metal connector NANABOSHI NJW-205 |
|||
| 使用温度・湿度 Operating Temp.&Hum. |
0～55℃ 95％R.H.以下（結露不可） Within 95%R.H.(Disapprove of dew) |
|||

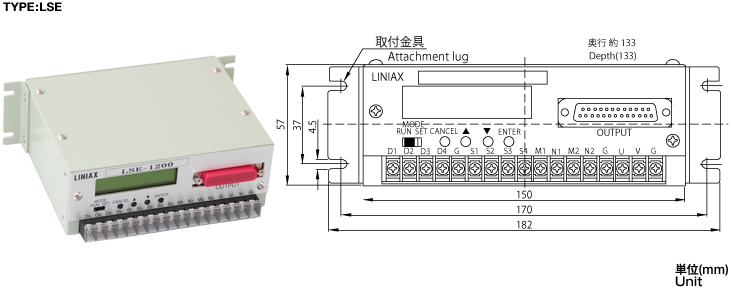

| 型式 Type |
LSE | 外囲器構造 Structure |
防塵構造 Dust proof |
|---|---|---|---|
| 電源 Power |
AC.85～264V 50/60Hz 1φ | 消費電力 Consumption power |
6VA（検出器含む） (A detector is included) |
| アナログ出力 Analogue output |
ストローク（Stroke）：4～20mA 速度：4～20mA 100mm/min.時、20mA出力（標準仕様） Speed：4～20mA When it is 100mm/min., 20mA is output. (Standard specification) |
||
| 絶縁抵抗 Insulation resistance |
各端子－筐体間 100MΩ以上/DC.500V MIN. 100MΩ/DC.500V at Each terminal - Frame Ground |
||
| ディジタル出力 Digital Output |
ストローク・速度をBCDで出力 （標準仕様）BCD output for stroke & speed.(Standard specification) ストローク・速度をバイナリーで出力 Binary output for stroke & speed. ストローク・速度を特殊グレイで出力 Special grary output for stroke & speed. 何れか１つ選択可能 One either can be selected. |
||
| 総合出力精度 Integrated output accuracy |
ストローク(Stroke): MAX. ±0.4% F.S.(検出器を含む)(A detector is included) 速度(Speed): MAX. ±0.5% F.S.(検出器を含む)(A detector is included) |
||
| 外部制御端子 External control terminal |
(S1)ストローク/速度切換: デジタル出力の値をストローク(オープン)･速度(ショート)何れか切換え｡ Stroke/Speed Change: The change of the digital output is stroke (open) or speed (short). (S2)ストローク･速度リセット: ストローク値･速度値をゼロリセットします｡ゼロリセットする事によりアナログ出力も4.00mAを出力します｡ Stroke & Speed Reset: The stroke value and the speed value are zero reset. The analog output is 4.00mA by zero reset. (S3)速度停止: 速度信号のみを0にします｡ Speed Stop: It makes speed signal 0. ＜入力論理は各々の端子をCOM(S4)に短絡してONになります｡＞ ＜The input logic short-circuited each terminal with COM(S4) and becomes ON.＞ |
||
| 設定部 Setting unit |
液晶表示器とスイッチにて各種設定変更が可能。 Various setting change is possible with LCD(Liquid Crystal Display) and a switch. |
||
| 外部接続 Connection |
端子接続 (M3) Terminal connection (M3 for JIS Standard) |
||
| 使用温度・湿度 Operating Temp.&Hum. |
0～55℃ 95％R.H.以下（結露不可） Within 95%R.H.(Disapprove of dew) |
||
| 負荷抵抗 Load resistance |
MAX.750Ω | ||
| 重量 Weight |
900g | 塗装色 Color |
マンセル 7.5 GY 7/2 Munsel No. 7.5 GY 7/2 |
